日本Avio(NEC集團) Avio R550高像素紅外成像儀
全新產品 旗艦產品！
NEC高像素紅外成像儀
InfReC R550系列
640×480像素 超高分辨率(SR模式)擁有1280×960像素
超高分辨率，高像素模型 *大記錄像素數為120萬像素！高性能旗艦型號，
具有增強的高速采樣視頻錄制功能和鏡頭陣容，高分辨率熱像120 Hz

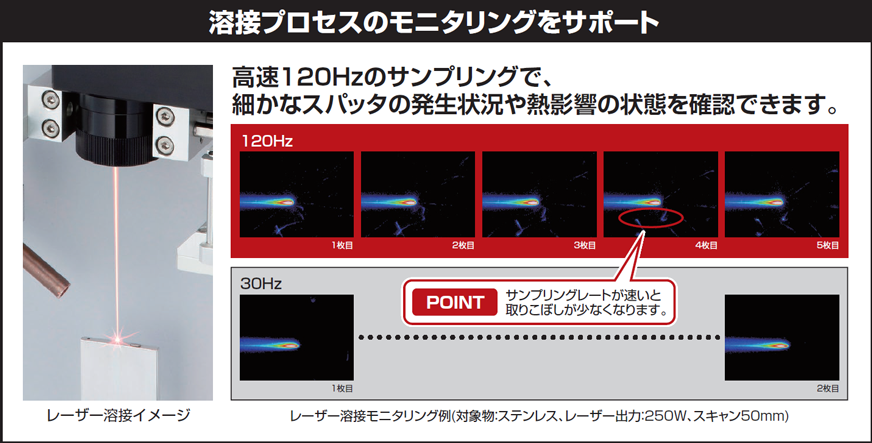

高速的120Hz采樣率（R550Pro）
開窗模式可以*高120 Hz的速度進行高速拍攝。
您可以檢查激光焊接和電阻焊接過程中的飛濺行為，并分析附近區域的熱效應。
120 Hz：640×120窗口
60 Hz：640×240窗口
30Hz：640×480填充

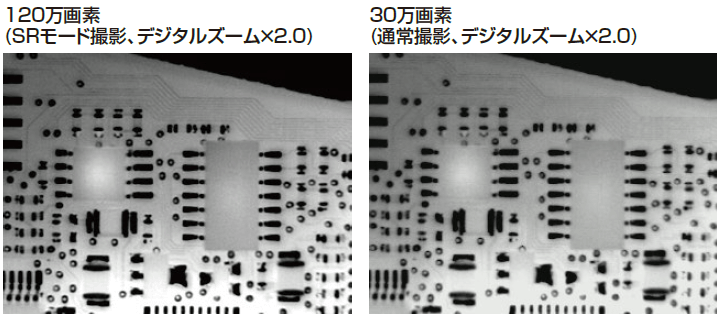

高清熱圖像，記錄像素數為120萬
多圖像超分辨率處理作為非制冷熱像儀實現了同類產品中的高分辨率。
超分辨率（SR）模式：1280 x 960像素空間分辨率：0.58 mrad當量※1
正常錄制模式：640 x 480像素空間分辨率：0.87 mrad

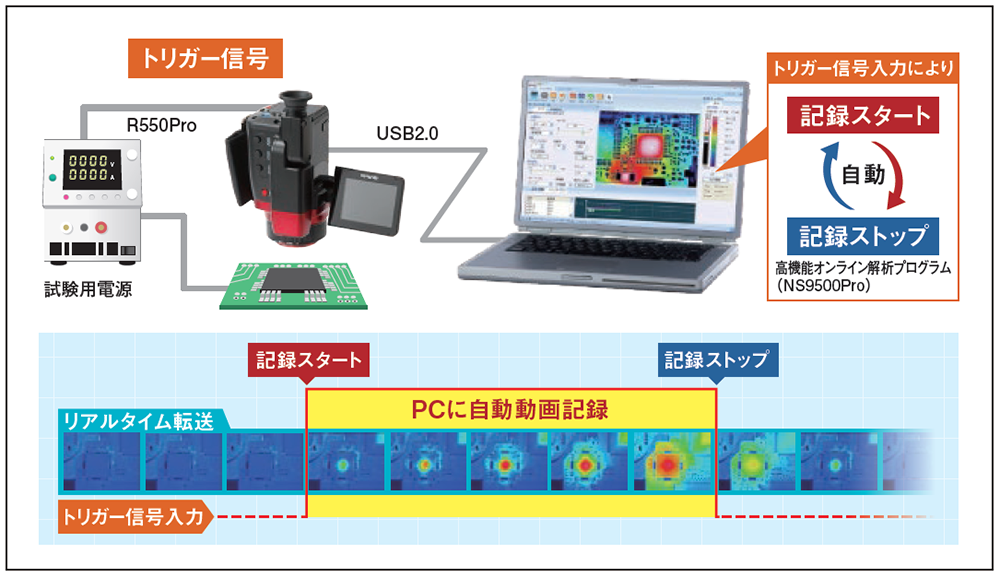

通過外部觸發輸入※2配備自動錄音啟動功能
可以將可靠的數據收集鏈接到測試設備和現場設備。
當外部觸發信號輸入到攝像機時，PC上的分析軟件會自動開始錄像。
無需使用I / O設備構建系統，就可以更輕松地執行與測試設備和現場設備相關的數據采集。
使用新的圖像濾波（去噪）改善圖像分辨率
它采用了NEC中央研究實驗室開發的*新噪聲處理技術。空間濾波可以減少隨機噪聲，同時保持測量對象的輪廓清晰。
溫度分辨率為0.025°C（30°C時），非常適合需要清晰捕捉小溫差的無損檢測。

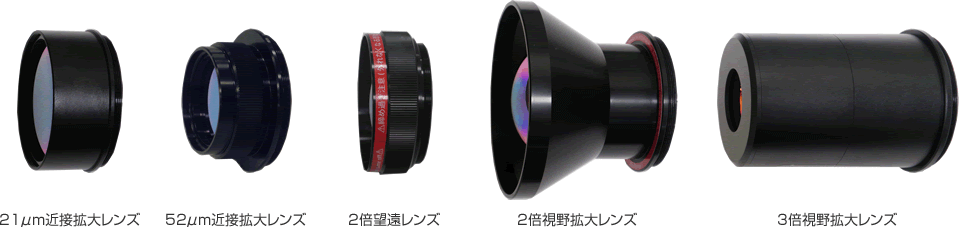

接近放大鏡，實現無法通過熱電偶測量的微小物體的溫度測量
當由于諸如相機抖動的效果而通過提取特征來適當?shù)貓?zhí)行多個圖像的合成處理時
僅R550Pro
有三種型號可供使用和測量溫度范圍：
| R550Pro | 全功能研發模型 | 它*適合用于測量時間序列數據的研發領域等高溫測量，具有快速熱行為的微電子部件和金屬焊接。 | 測量溫度范圍-40至+ 2000°C |
|---|---|---|---|
| R550 | 研發，設備診斷模型 | 適用于檢查高處的電氣設備和工廠管道。 | 測量溫度范圍-40至+ 650°C |
| R550S | 結構診斷模型 | 適用于混凝土結構的去角質診斷和建筑外墻。 | 測量溫度范圍-40至+ 120°C |

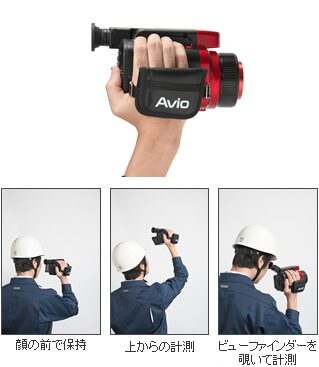

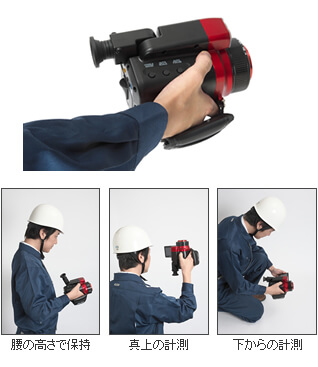

追求現場可操作性
將FRZ / REC按鈕安排在2個位置。可以按住2個方向。
正面拍攝 上下拍攝
熱像和可見圖像的“平行顯示”和“復合顯示”可用500萬像素可見相機
畫中畫 并行顯示 透明合成

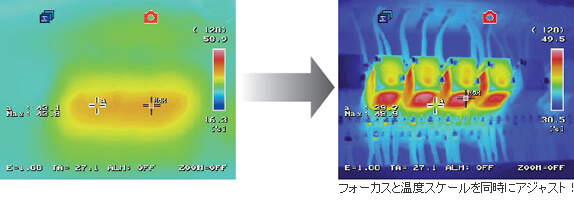

配備“全自動功能”，可同時調節溫度刻度和對焦
標準鏡頭可以拍攝至少58微米的特寫照片
可以接近10厘米的標準鏡頭與“多超分辨率處理”功能相結合，可以在沒有可選鏡頭的情況下測量微觀物體。
超小空間分辨率：58μm或等效* 1 <超分辨率模式拍攝>
寬視角，提高工作效率
易于操作的寬視角使您即使在有限的空間內也可以拍攝廣闊的區域，從而提高工作效率。
測量視角：水平32°×垂直24°
在相機機身上配備了各種錄制模式
超高分辨率（SR）模式，能夠進行高像素記錄
快速全景模式，可拍攝范圍廣泛，*高可達100°（水平）
SD動畫模式，只能用相機* 1錄制*高3 Hz的動畫
可以同時記錄熱圖像和可見圖像的間隔模式
觸發輸入和報警輸出功能，可通過接觸信號* 1與外部設備連接
僅R550Pro
| 功能 | R550Pro | R550 | R550S | ||
|---|---|---|---|---|---|
| 基本表現 | 探測器 | 二維非制冷傳感器（微測輻射熱計） | |||
| 測量波長 | 8至14微米 | ||||
| 測量溫度范圍 | -40°C至2000°C | -40°C至650°C | -40°C至120°C | ||
| 溫度分辨率 | 在30°C時0.025°C（在S / N改善時） | ||||
| 溫度準確度 | ±1°C※1 | ||||
| 幀率 | 30Hz / 60Hz※2 / 120Hz※3 | 30赫茲 | |||
| 檢測器像素數 | 640（H）×480（V）像素 | ||||
| 記錄像素數 | 標準時間：640（H）x 480（V）像素 超分辨率（SR模式）：1280（H）x 960（V）像素* 4 | ||||
| 測量視角 | 32°（H）x 24°（V）（帶標準鏡頭） | ||||
| 空間分辨率 | 標準時間：0.87 mrad 超分辨率（SR模式）：0.58 mrad當量※5 | ||||
| 測量距離范圍 | 10厘米到（（標準鏡頭）* 6 | ||||
| 焦點 | 自動/手動 | ||||
| 圖像顯示 | 自動功能 | 自動縮放/自動對焦/全自動 | |||
| 調色板 | 7種類型（橄欖色，彩虹色，虹膜色，發光色，熱鐵色，熱白色，熱黑色） | ||||
| 灰度顯示 | 256/32/16/8音 | ||||
| 視覺圖像顯示 | CMOS 500萬像素 | ||||
| 可見圖像復合顯示 | 平行，F(xiàn)USION（可能透明組合），畫中畫（可能透明組合） | ||||
| 顯示功能 | 1至8次連續數碼變焦（帶顯示位置滾動功能），網格顯示，9屏多畫面顯示（靜止圖像播放期間） | ||||
| 圖像質量改善 | 降噪，平均（具有殘像去除功能），邊緣增強 | ||||
| 測量功能 | 點溫度測量 | 移動點×10，溫度搜索（*大×1，*小×1），兩點之間的溫差 | |||
| 面積測量溫度 | 方框5（顯示每個區域的*高，*低和平均溫度） | - | |||
| 線輪廓 | 水平/垂直/水平+垂直 | ||||
| 報警功能 | 報警顯示，報警聲，彩色報警（ISO），報警錄像 | ||||
| 報警信號輸出 | - | ||||
| 溫度校正功能 | 發射率校正，環境和背景溫度校正，距離校正，NUC | ||||
| 漂移穩定劑 | - | ||||
| 發射率校正 | 多點發射率校正，發射率表功能 | ||||
| 發射率反函數 | - | ||||
| 記錄和輸出 | 記錄媒體 | SD卡，SDHC兼容 | |||
| 數據格式 | 靜止圖像：帶有溫度數據的JEPG，14位（可見圖像同時記錄） 電影：SVX文件（專用格式） | ||||
| 數據記錄 | 靜止圖像（帶溫度數據的JPEG，14位），可見圖像同時記錄 | ||||
| 超高分辨率（SR模式） | ○ | ||||
| 快速全景模式 | 相當于橫向約100°/縱向約75° | ||||
| SD電影錄制 | 高達3 Hz | - | |||
| 間隔錄音 | 間隔3秒至60分鐘，可見圖像同時記錄 | ||||
| 外部觸發錄制 | ○ | - | |||
| 語音備忘錄 | 30秒 | ||||
| 文字備忘錄 | *多128個字符（從附加到熱圖像的SD卡讀取） | ||||
| 外部接口 | USB 2.0 | USB 2.0大容量存儲，視頻傳輸（熱圖像：*大30 Hz，可見圖像同時記錄）* 7 | |||
| 加窗傳遞（熱圖像） W1：60 Hz（640×240像素） W2：120 Hz（640×120像素） | - | ||||
| 通過外部觸發輸入自動記錄功能 | - | ||||
| 視頻輸出 | NTSC / PAL開關RCA連接器 | ||||
| 報警輸出 | 非電壓接觸信號 | - | |||
| 外部觸發輸入 | 脈沖信號 | - | |||
| 否則 | 顯示設備 | 3.5英寸彩色液晶顯示器（傾斜機構，帶亮度調節） 彩色LCD取景器（帶傾斜機構） | |||
| 拍攝支持功能 | 有線遙控器，激光筆（紅色2級，PSC兼容產品），LED燈 | ||||
| 環境抵抗力 | 運行環境溫度/濕度 | -15°C至50°C，90％RH（無冷凝） | |||
| 儲存溫度/濕度 | -40°C至70°C，90％RH（無冷凝） | ||||
| 振動，震動 | 29.4米/秒2（3 G），294米/秒2（30 G） | ||||
| EMC | 符合CE標準（A級） | ||||
| 防塵和擋泥板結構 | 防護等級IP 54或同等級 | ||||
| 電池運行時間 | 2.5小時 | ||||
| 交流電源 | AC 100 V至220 V，50/60 Hz | ||||
| 物理尺寸 | 約121毫米（高）×105毫米（寬）×195毫米（深）不包括突起 | ||||
| 塊 | 1.3千克以下※包括電池 | ||||
| 標準配件 | 便攜包，SD卡，USB線，線控遙控器，握帶，頸帶，鏡頭保護帽，使用說明書，免費版/試用版軟件集（CD-ROM），電池組，電源套件（AC適配器，電池充電器，AC電源線） | ||||
| 標準附加的PC軟件 |
|
| |||
環境溫度：20至30°C范圍1（其他：±2或±2％）
設置窗口模式W1時的幀速率（640×240）
設置窗口模式W2時的幀速率（640×120）
只有靜止圖像
通過諸如相機抖動的效果的特征提取適當?shù)貓?zhí)行多個圖像的合成處理時的效果
保證的溫度精度范圍為30 cm至∞
30Hz傳輸僅傳輸熱圖像。可見圖像的傳輸速度為15Hz
R550和R550S的視頻傳輸需要單獨升級到InfReC Analyzer NS9500 Professional（可選）
