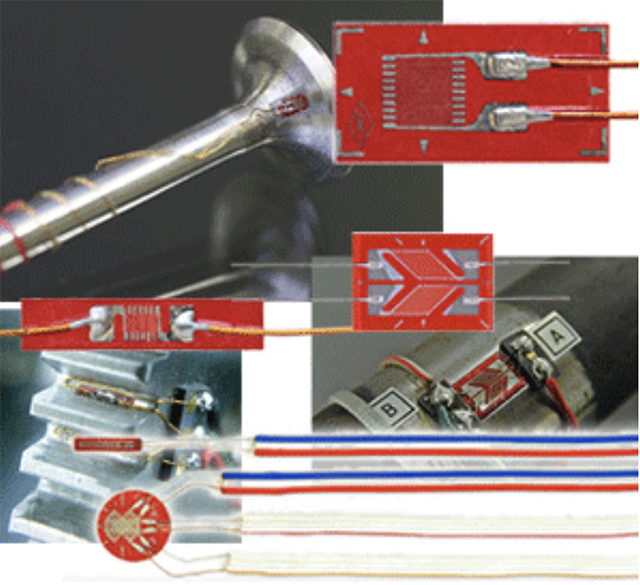

TML東京測器 F系列一般應變片（二）
F系列的合金箔敏感柵僅幾微米，基片使用了厚度約0.03mm的高絕緣性的特殊塑料，大幅提升了使用溫度。為了區分溫度補償對象材料，基片采用了不同的識別顏色。除一般用應變片外，還提供用于應力集中測量、扭矩測量等特殊應變片。并且還配備帶有各類導線的應變片，以及可選購使用無鉛焊錫。（該系列中的GOBLET應變片即以使用無鉛焊錫為標準配置。）
被測物材料 |
金屬、玻璃、陶瓷 |
基片 |
特殊塑料 |
|---|---|---|---|
使用溫度范圍 (°C) |
-196 ~ +150°C |
敏感柵 |
銅鎳 |
溫度補償范圍 (°C) |
+10 ~ +100°C |
應變極限 （室溫） |
5% （50000×10-6應變） |
主要適用粘合膠 |
CN、P-2、EB-2 |
疲勞壽命 （室溫） |
1×106 （±1500×10-6應變） |
應變片專用導線（推薦）
標準帶導線應變片
帶導線的F系列一般用應變片
應變片專用導線（推薦）
| 使用目的 | 產品名稱 | 導線型號 | 導線使用溫度 | 型號名稱（示例） |
|---|---|---|---|---|
| 一般測量（無溫度變化） | 平行乙烯基 | LJB | -20 ~ +80 | FLA-5-11-3LJB |
| 平行乙烯基 | LJC | FLA-5-11-3LJC | ||
| 一般測量 | 3線平行乙烯基 | LJBT | -20 ~ +80 | FLA-5-11-3LJBT |
| 3線平行乙烯基 | LJCT | FLA-5-11-3LJCT | ||
| 中高溫 | 3線平行乙烯基 | LXT | -20 ~ +150 | FLA-5-11-3LXT |
| 帶測溫功能 | 3線平行乙烯基 | TLJBT | -20 ~ +80 | FLA-5T-11-3TLJBT |
單片4線 |
聚丙烯4線平行 （帶水晶頭） | LQM | -20 ~ +100 | FLA-5-11-3LQM |
|
乙烯基4線平行 （帶水晶頭） | LBQM | -20 ~ +80 | FLA-5-11-3LBQM |
| 使用目的 | 產品名稱 | 導線型號 | 導線使用溫度 | 型號名稱（示例） |
|---|---|---|---|---|
| 一般測量（無溫度變化） | 平行乙烯基 | LJB/LJB-F | -20 ~ +80 | FLA-5-11-3LJB |
| 一般測量 | 3線平行乙烯基 | LJBT/LJBT-F | -20 ~ +80 | FLA-5-11-3LJBT |
| 中高溫 | 3線平行乙烯基 | LXT/LXT-F | -20 ~ +150 | FLA-5-11-3LXT |
| 單片4線 |
聚丙烯4線平行 （帶水晶頭） | LQM/LQM-F | -20 ~ +100 | FLA-5-11-3LQM |
|
乙烯基4線平行 （帶水晶頭） | LBQM/LBQM-F | -20 ~ +80 | FLA-5-11-3LBQM |
標準帶導線應變片
一般用應變片F(xiàn)系列，配備了作為標準產品的帶有平行乙烯導線或3線平行乙烯導線的應變片。
單軸
使用的導線：0.11mm2 每米導線來回電阻：0.32Ω
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
導線 （預裝） |
預裝導線的 型號名稱 |
|---|---|---|---|---|---|---|---|
FLA-1-11 FLA-1-17 FLA-1-23 |
1 |
1.3 |
5 |
2.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJC -3LJC -5LJC -3LJCT -5LJCT |
FLA-2-11 FLA-2-17 FLA-2-23 |
2 |
1.5 |
6.5 |
3 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJC -3LJC -5LJC -3LJCT -5LJCT |
FLA-3-11 FLA-3-17 FLA-3-23 |
3 |
1.7 |
8.8 |
3.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJC -3LJC -5LJC -3LJCT -5LJCT |
FLA-5-11 FLA-5-17 FLA-5-23 |
5 |
1.5 |
10 |
3 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJC -3LJC -5LJC -3LJCT -5LJCT |
FLA-6-11 FLA-6-17 FLA-6-23 |
6 |
2.2 |
12.5 |
4.3 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJC -3LJC -5LJC -3LJCT -5LJCT |
雙軸 0°/90° 應變花
使用的導線：0.08mm2 每米導線來回電阻：0.44Ω
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片 (mm) |
電阻 (Ω) |
導線 （預裝） |
預裝導線的 型號名稱 |
|---|---|---|---|---|---|---|
FCA-1-11 FCA-1-17 FCA-1-23 |
1 |
0.7 |
φ4.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FCA-2-11 FCA-2-17 FCA-2-23 |
2 |
0.9 |
φ7 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FCA-3-11 FCA-3-17 FCA-3-23 |
3 |
1.7 |
φ11 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FCA-5-11 FCA-5-17 FCA-5-23 |
5 |
1.9 |
φ12 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FCA-6-11 FCA-6-17 FCA-6-23 |
6 |
2.4 |
φ14 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FCA-10-11 FCA-10-17 FCA-10-23 |
10 |
2.5 |
φ17 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
3軸 0°/45°/90° 應變花
使用的導線：0.08mm2 每米導線來回電阻：0.44Ω
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片 (mm) |
電阻 (Ω) |
導線 （預裝） |
預裝導線的 型號名稱 |
|---|---|---|---|---|---|---|
FRA-1-11 FRA-1-17 FRA-1-23 |
1 |
0.7 |
φ4.5 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FRA-2-11 FRA-2-17 FRA-2-23 |
2 |
0.9 |
φ7 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FRA-3-11 FRA-3-17 FRA-3-23 |
3 |
1.7 |
φ11 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FRA-5-11 FRA-5-17 FRA-5-23 |
5 |
1.9 |
φ12 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FRA-6-11 FRA-6-17 FRA-6-23 |
6 |
2.4 |
φ14 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
FRA-10-11 FRA-10-17 FRA-10-23 |
10 |
2.5 |
φ17 |
120 |
平行 1m 平行 3m 平行 5m 3線 3m 3線 5m |
-1LJB -3LJB -5LJB -3LJBT -5LJBT |
