TML東京測器 AW系列高溫焊接應變片
敏感柵以及導線完全封裝在耐腐蝕金屬管中（AW-6除外）。即使在氣體、水等各種惡劣環境下，也能容易使用。使用專用點焊機W-50R，即可輕松完成安裝。
焊接型應變片系列
AWM-8（靜態/動態：-196°C ~ +300°C）
AWMD-5/AWMD-8（動態：-196°C ~ +800°C）
AWH-4/AWH-8（靜態：-196°C ~ +600°C，動態：-196°C ~ +650°C）
AWHU-5/AWHU-8（靜態/動態：-196°C ~ +800°C）
AW-6-350（-196°C ~ +300°C）
AWC-2B/AWC-8B (-20°C ~ +10°C)
AWCH-2 (-196°C ~ +200°C)
AWM-8 3線1/4橋
AWM可用于高達300°C溫度下的靜態和動態測量。基底材料可以根據試件材質選擇Inconel 600或SUS 304。
主要被測物材料 |
金屬 |
基底材料 |
不銹鋼或鉻鎳鐵合金 |
|---|---|---|---|
使用溫度范圍 (°C) |
-196 ~ +300°C |
敏感柵 |
特殊合金 |
溫度補償范圍 (°C) |
RT ~ +300°C |
應變極限 （室溫） |
1% （10000×10-6應變） |
安裝方法 |
點焊 （需要TML點焊機W-50R） |
疲勞壽命 （室溫） |
1×106 （±1000×10-6應變） |
（單位：mm）
型號 |
敏感柵長 (mm) |
基底 |
電阻 (Ω) | ||
|---|---|---|---|---|---|
外形尺寸 (mm) |
材質 | ||||
靜態/動態 測量 300°C |
AWM- 8-1A-2-11.0 |
8 |
16×5 |
Inconel 600 |
120 |
AWM- 8-1B-2-17.0 |
SUS304 | ||||
每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）
AWMD-5、AWMD-8（限動態測量：-196至+800°C） 全橋
AWMD適用于高達800°C的溫度，專用于動態測量。高通濾波器為標準配件。由于采用了高通濾波器，因此消除了不必要的直流成分和低頻成分（熱輸出、漂移等）。可以使用直流動態應變儀（如DC-96A/DC-97A）、小型應變記錄儀（如DC-204R）或多功能記錄儀TMR-200系列進行測量。
主要被測物材料 |
金屬 |
基底材料 |
鉻鎳鐵合金 |
|---|---|---|---|
使用溫度范圍 (°C) |
-196 ~ +800°C |
敏感柵 |
特殊合金 |
溫度補償范圍 (°C) | —
|
應變極限 （室溫） |
1% （10000×10-6應變） |
安裝方法 |
點焊 （需要TML點焊機W-50R） |
疲勞壽命 （室溫） |
1×106 （±1000×10-6應變） |
（單位：mm）
型號 |
敏感柵長 (mm) |
基底 |
電阻 (Ω) | ||
|---|---|---|---|---|---|
外形尺寸 (mm) |
材質 | ||||
|
限動態測量 800°C |
AWMD-5-AKMS-2(6F)-1.6Hz* |
5 |
10×3 |
Inconel 600 |
60 |
AWMD-8-A-2-1.6Hz* |
8 |
16×5 |
120 | ||
每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）

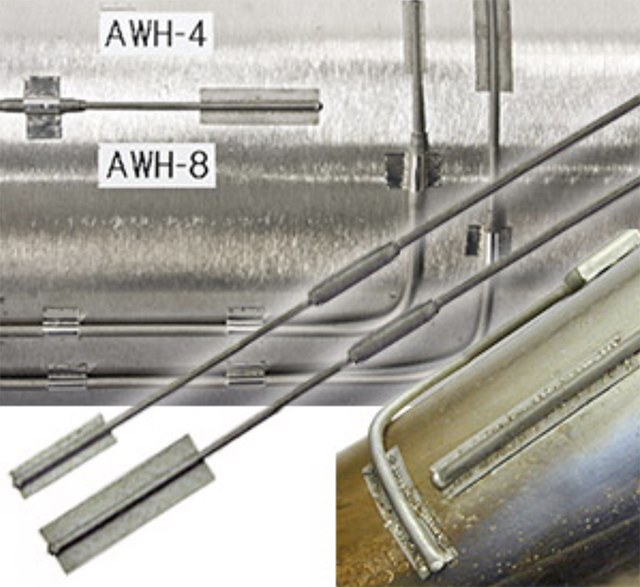

AWH-4/AWH-8 全橋
基底材料有Inconel 600或SUS 321可供選擇。盡管其具有由工作片和負片組成的半橋結構，但整體使用隨附的溫度補償電路板，采用全橋法進行測量。靜態測量的*高使用溫度為600°C，動態測量的*高使用溫度為650°C。
主要被測物材料 |
金屬 |
基底材料 |
SUS321或鉻鎳鐵合金 |
|---|---|---|---|
使用溫度范圍 (°C) |
靜態： -196 ~ +600°C 動態： -196 ~ +650°C |
敏感柵 |
特殊合金 |
溫度補償范圍 (°C) |
靜態： RT~ +600°C 動態： - |
應變極限 （室溫） |
0.6% （6000×10-6應變） |
安裝方法 |
點焊 （需要TML點焊機W-50R） |
疲勞壽命 （室溫） |
1×106 （±1000×10-6應變） |
（單位：mm）
型號 |
敏感柵長 (mm) |
基底 |
被測物測材料 |
電阻 (Ω) | ||
|---|---|---|---|---|---|---|
外形尺寸 (mm) |
材質 | |||||
靜態測量 600°C 動態測量 650°C |
AWH-4-7A-2-11.0 AWH-4-7B-2-17.0 |
4 |
16×5 |
Inconel 600 SUS321 |
低碳鋼或等同產品 SUS304或同等產品 |
60 |
AWH-8-7A-2-11.0 AWH-8-7B-2-17.0 |
8 |
16×5 |
Inconel 600 SUS321 |
低碳鋼或等同產品 SUS304或同等產品 |
120 | |
每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）
AWHU-5，AWHU-8 全橋
用于高達800°C溫度下的靜態和動態測量。盡管其具有由工作片和負片組成的半橋結構，但整體使用隨附的溫度補償電路板，采用全橋法進行測量。按照標準規格，應變片的基底、接頭部分和電纜采用很小的結構，適于安裝在狹窄或彎曲的部件上。
主要被測物材料 |
金屬 |
基底 |
鉻鎳鐵合金 |
|---|---|---|---|
使用溫度范圍 (°C) |
-196 ~ +800°C |
敏感柵 |
特殊合金 |
溫度補償范圍 (°C) |
RT ~ +800°C |
應變極限 （室溫） |
1% （10000×10-6應變） |
安裝方法 |
點焊 （需要TML點焊機W-50R） |
疲勞壽命 （室溫） |
1×106 （±1000×10-6應變） |
（單位：mm）
型號 |
敏感柵長 (mm) |
基底 |
電阻 (Ω) | ||
|---|---|---|---|---|---|
外形尺寸 (mm) |
材質 | ||||
靜態/動態 測量 800°C |
AWHU-5-9AKM-2(6F)-12.7 |
5 |
10×3 |
Inconel 600 |
60 |
AWHU-8-9AKM-2(6F)-12.7 |
8 |
16×5 |
120 | ||
每個包裝包含一只應變片。
可根據要求提供其他電纜長度
（按MI電纜每1m，乙烯電纜每0.5m訂購制作）
AW-6-350 3線1/4橋
采用0.08mm的厚度的耐腐蝕不銹鋼基底，可以使用專用點焊機W-50R，輕松進行安裝。
適合于高達300°C溫度下的應變測量、粘合困難的被測物，以及長期應變測量。
主要被測物材料 |
金屬 |
基底 |
SUS304 |
|---|---|---|---|
使用溫度范圍 (°C) |
-196 ~ +300°C |
敏感柵 |
特殊合金 |
溫度補償范圍 (°C) |
+10 ~ +100°C |
應變極限 （室溫） |
0.5% （5000×10-6應變） |
安裝方法 |
點焊 （需要TML點焊機W-50R） |
疲勞壽命 （室溫） |
1×106 （±1000×10-6應變） |
（單位：mm）
型號 |
敏感柵長 (mm) |
基底 |
試件 |
電阻 (Ω) | |
|---|---|---|---|---|---|
外形尺寸 (mm) |
材質 | ||||
AW-6-350-11-4FB01LT |
6 |
24×5 |
SUS304 |
低碳鋼 |
350 |
每個包裝包含5只應變片。
可根據要求提供其他電纜長度
AWC-2B 1單片4線系統
AWC-8B 3線1/4橋法
敏感柵封裝在不銹鋼管中。這種結構有助于簡化防潮防水涂層，應變片適合惡劣環境以及長期應變測量。AWC-2B應用于1片4線法的測量。
主要被測物材料 |
金屬 |
基片 |
SUS304 |
|---|---|---|---|
使用溫度范圍 (°C) |
-20 ~ +100°C |
敏感柵 |
特殊合金 |
溫度補償范圍 (°C) |
+10 ~ +100°C |
應變極限 （室溫） |
0.5% （5000×10-6應變） |
安裝方法 |
點焊 （需要TML點焊機W-50R） |
疲勞壽命 （室溫） |
1×106 （±1000×10-6應變） |
（單位：mm）
型號 |
敏感柵長 (mm) |
基底 |
被測物測材料 |
電阻 (Ω) | |
|---|---|---|---|---|---|
外形尺寸 (mm) |
材質 | ||||
AWC-2B-11-3LQSA |
2 |
16×5 |
SUS304 |
低碳鋼 |
120 |
AWC-8B-11-3LTSB |
8 |
28×5 | |||
每個包裝包含1只應變片。
可根據要求提供其他電纜長度
AWCH-2 單片4線
AWC系列中，更小、更薄、完全密封結構。適用于單片4線法的測量，使用溫度高達200°C。
主要被測物材料 |
金屬 |
基片 |
SUS304 |
|---|---|---|---|
使用溫度范圍 (°C) |
-30 ~ +200°C |
敏感柵 |
低碳鋼 |
溫度補償范圍 (°C) |
0 ~ +100°C |
應變極限 （室溫） |
0.5% （5000×10-6應變） |
安裝方法 |
點焊 （需要TML點焊機W-50R） |
疲勞壽命 （室溫） |
1×~106 （±1000×10-6應變） |
型號 |
敏感柵長 (mm) |
基底 |
被測物測材料 |
電阻 (Ω) | |
|---|---|---|---|---|---|
外形尺寸 (mm) |
材質 | ||||
| AWCH-2-11-MI2L-05LQSA | 2 | 16×5 | SUS304 | 低碳鋼 | 120 |
每個包裝包含1只應變片。
可根據要求提供其他電纜長度
